三花整体式冷库冷源
三花整体式冷库冷源系统是由三花推出的高效率、高性价比的冷库产品。三花是全球最大的制冷流体控制部件生产厂家和综合九游会j9登录官网的解决方案提供商之一。
三花一直致立于推动中国冷库制冷系统数据化，改变中国冷库设备行业“有产品，无数据”的现状，提高冷库制冷系统能效比，降低冷库制冷系统故障率。
一个冷库系统由围护结构和给冷库提供冷量的冷源系统组成，整体式冷库冷源系统主要为后者服务。三花整体式冷库冷源系统与其他的冷库冷源系统相比，更加注重整个冷库系统优化，而不是某个零部件(比如压缩机)。
三花整体式冷库冷源系统基于《整体式冷库冷源技术手册》设计和制造，内外机的设计和内外机的连接管道均已提前设计好并且在冷库实验室进行测试达标，是一个标准化的产品。工程商只要按照手册规范连接好管道，接上电源即可开机使用。现场安装效率高，安装的成本低。
三花整体式冷库冷源系统秉承系统数据化、冷库工程工厂化、冷媒充注低量化和冷库系统网络化这”冷库四化“目标。通过合理的设计和匹配以及冷风机的优化设计，三花整体式冷库冷源系统实现了7k的换热温差(库温-18oc)，较大多数的冷库系统效率提升达50%以上。
历史背景
中国冷库行业过去经历了两个主要的时期:
(1) 计划经济时代国企 “定标准、定规格和定点制造“的工厂成套、规范化的生产时期。
(2) 改革开放后国企退出市场，工程商从崛起到新老交替后的混乱时期。随着国际品牌的进入，中国冷库设备的技术虽然在不断进步，但是从系统匹配度及专业度来说不如从前。根本原因在于众多国产制冷设备数据匮乏、从业人员素质低下，系统匹配问题频出。“东市买骏马、西市买鞍鞯、南市买辔头，北市买长鞭”已经成为冷库工程的“常态”。绝大多数国产冷库设备制造商缺乏核心技术、产品无数据、性能差，粗制滥造现象严重，导致冷库能耗高、故障率高、维保成本高、利润率低。
在产业转型升级，碳达峰、碳中和，节能减排的历史大背景下，三花作为制冷行业的领军企业，旨在改变目前小型冷库行业乱象，解决行业痛点，营造一个全新的从：部件制造、产品总装、工程安装、j9国际站官网的售后服务、冷库运行管理的生态系统。
三花整体式冷库冷源系统在此背景下诞生。
2021年6月17日：三花在其新昌梅渚工业园区组织召开首场相关会议，发布整体式冷库冷源系统构想，号召成立冷库技术联盟csta，解决中国冷库行业的痛点。
2023年2月13日: 整体式冷库冷源项目中期汇报会在三花大明市园区召开。分享了团队在克服疫情影响下完成的阶段性成果，首次提出“冷库四化”的产品设计理论以及“三个共享 一个制造”的运营模式。产品商标“联合冷元”同期发布。
2023年3月24日开始至2023年底，三花携手冷库技术联盟，共计组织9场整体式冷库冷源产品推荐会。依次为济南、长沙、郑州、广州、石家庄、沈阳、武汉、徐州和昆明。
中国冷库行业目前已经进入第三个时期：由三花主导的基于整体式冷库冷源系统的中国冷库行业“复兴”时期。
(1) 制冷系统数据化。产品的好坏必须用数据说话，这需要测试设备的投入以及大量的测试工作。这里的数据指的是整个冷库系统的数据，而不是单个零部件的数据。中国冷库行业不缺压缩机的数据，也不缺其他部件的数据，但是唯独缺乏冷库系统的数据。许多人误将压缩机数据作为系统数据，而将聚焦点放在压缩机的选型上，而忽略了更加重要的系统设计和匹配，当整个系统配置设计不同，所得到的系统制冷量也会大相径庭。
(2) 冷库工程工厂化。为了应对现在用工难、用工贵的现状，尽可能减少冷库工程现场的施工成本。冷库工程工厂化就要争取80-90%的工作都在工厂内完成。冷库工程商只需到现场进行简单的组装调试服务就行了，提高了用工效率，降低用工成本。
(3) 冷媒充注低量化。这是在技术上体现的。如果制冷系统的效率低，蒸发器、冷凝器、管道设计不合理，那么制冷剂充注一定是多的。国外有些社区物流冷库，3000吨的冷库，氨使用量可以低至100公斤。所以说并不是氨制冷的危险，而是我们的氨制冷剂充注量过大了。从冷媒充注里就完全可以体现一个制冷系统的技术好坏。
(4) 冷库系统网络化。中国现在的人工成本，交通成本都非常高，如果有问题天天跑工地，维护成本是非常高的。所以需要网络化，通过物联网实时监控工地上的运行状况，做到早发现早解决，降低维修成本。
（1） 共享技术
由于国产冷库设备制造商和冷库工程商绝大部分都是小型企业，再加上工作环境艰苦等原因，无法吸引高端技术人才加入。从业人员普遍文化水平低，专业知识更低。没有人才意味着肯定没有技术。为此三花联合了工蜂联盟对冷库系统进行了全新的设计，推出《整体式冷库冷源技术手册》,并将其共享给整个行业。
《整体式冷库冷源技术手册》
手册一共有三本，能够解决20000m³以下的所有冷库的使用。手册中包含3d建模图，从3hp到40hp的设备图、管道的大小和布置以及各种相关参数和性能指标。对于工程商来说，根据手册即可轻松完成现场安装。
冷量型冷风机：
在构成冷库的六大板块中，与外资品牌相比差距最大的在于冷风机(蒸发器)，整体式冷库冷源系统采用的是全新的设计，跟欧洲一流的冷风机比在性能上已经处于同一水平。由于过去国内大量的冷风机普遍标注的是“面积”，而不是“冷量”，因为制造商并不清楚制冷量。而新设计的冷风机不仅性能大幅提升，而且有可靠的冷量数据支持，为了区别于“面积型”冷风机，新型的冷风机被称为“冷量型冷风机”。
（2）共享实验室。
为了获取系统数据，目前在浙江范围内已经建成3个冷库实验室，分别位于三花商用，浙江大明和浙江高翔。其中三花商用实验室能拟合冷库实际情况完成2hp-125hp全系列测试，是目前全国测试范围的实验室。
三花的冷库实验室能够仿真工程级的测试场景，包括环境温度、冷却温度、湿度等都可以按照实际使用条件拟合出来。实验装置测试功能强大，冷库冷源测试结果包括系统制冷量、压缩机制冷量、冷风机制冷量以及冷凝器的排热量；冷风机和冷凝器的换热温差、换热系数以及耗电量；测试冷风机电融霜设计是否合理；制冷过程中冷风机的结霜情况；测试系统运行时制冷剂内含油量；测试工况下压缩机效率，系统各部件之间的匹配度结果。
冷库实验室的建造成本虽高，但更高的还在于其运营成本，共享实验室的意义还在于让广大的中小规模的冷库冷源系统制造商，专注于生产制造，在获得数据的情况下将测试成本降至最低。
（3）共享供应链。
整体式冷库冷源系统拥有超高性价比。项目通过“集中采购”，“集中生产”的方式降低供应链成本。共享供应链的前提条件是：专业的事交给专业人干，所有供应商都是专业的：专业的冷凝器厂生产冷量型的冷凝器；钣金厂生产机箱；管道厂做管道，甚至两器上的集管都有专业厂家，三花给行业里提供大量的不锈钢的集管方案，采用隧道炉焊接的方式，无论从效率上、质量上还是成本上都非常有优势。另外三花还设立了专业的平台来接收处理订单。
（4）全国统一大车间即“一个制造”
在冷库行业主要有三类角色，1.部件制造商，2.总装车间，3.冷库工程商。六大部件厂商称之为部件制造商。通过共享技术、共享实验室、共享供应链，到全国的省会城市去进行总装，满足当地的工程商的需求，定义为总装车间。总装车间负责整体式冷库冷源系统，有统一生产工艺，统一服务标准，有合理的销售半径。冷库工程商则借助手册《整体式冷库冷源技术手册》去跟业主谈，接工程接项目，负责安装和售后。
产品特点
三花整体式冷库冷源系统 vs 冷库智能机
冷库智能机，也称冷库制冷机，或者冷库套机。它们的共同特点是空调技术路线的产品，比较明显的特征是共用了空调的室外主机的模具。当用来做冷库的系统设计时会有短板，首先膨胀阀一般都放在室外机上，距离蒸发器较远，影响制冷效果。其次冷风机的片距都是4.5mm的，无论是零度库还是-18oc冷库。在某些比较稳定的场景下可以使用,但是对于比较复杂的，进出库比较频繁，或者湿度比较大的冷库上使用，并不能达到业主满意。而整体式冷库冷源系统是完全按照冷库的技术路线来设计。
三花整体式冷库冷源系统基于《整体式冷库冷源技术手册》设计和制造，内外机的设计和内外机的连接管道均已提前设计好并且在冷库实验室进行测试达标，是一个标准化的产品。工程商只要按照手册规范连接好管道，接上电源即可开机使用。现场安装效率高，安装的成本低。

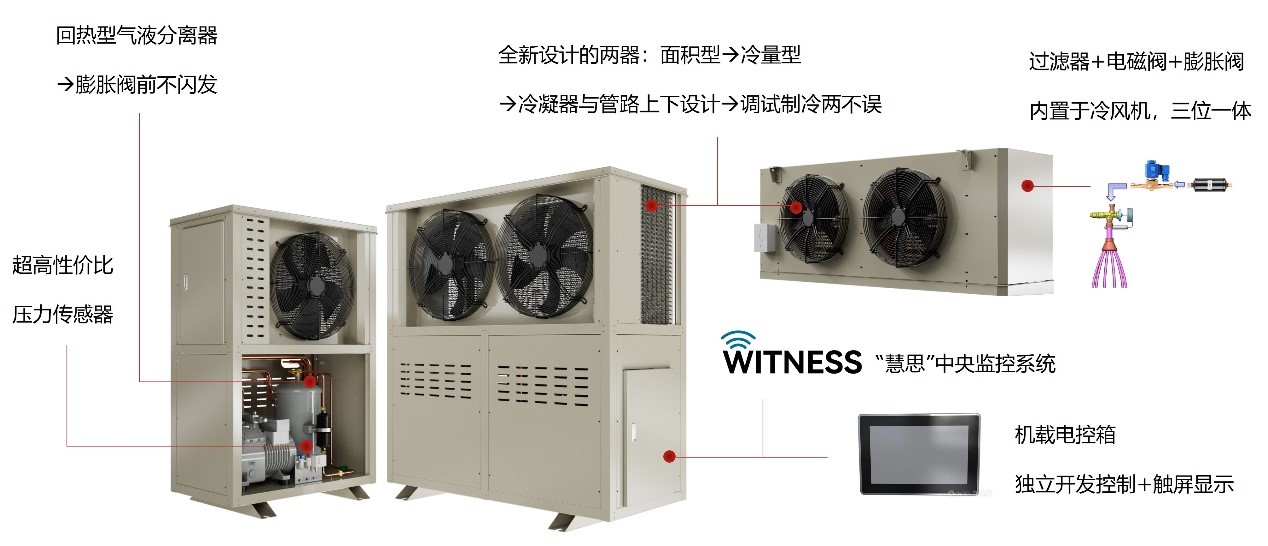

三花整体式冷库冷源系统的结构跟空调行业所设计的室外机完全不同。首先在布局上，机舱和冷凝器是上下布置的，不同于空调的左右布置，使得机器可以在不影响制冷的情况下打开下面的机舱盖，进行检修和维护。
在冷库制冷系统中，储液器的储液量是非常关键的。不管是热氟融霜还是电热融霜，要把蒸发器里的制冷剂收回来再去融霜，才能节能，但如果没有一个足够量的一个储液器，停机时就只能让低温制冷剂呆在蒸发器里，化霜时将蒸发器里的低温制冷剂直接加热，不但浪费了热量还加长了化霜时间。三花整体式冷库冷源系统的储液器容量设计能够保证在化霜前将蒸发器里的制冷剂全部收回。
采用了回热型的气液分离器。普通的冷库机组，风冷的环境温度高于35℃以后，冷凝器的过冷度便降为零了。在夏季的时候，冷凝器进风温度过高而无法产生合理过冷度的，这时制冷剂在回热型的气液分离器里能够形成过冷，避免膨胀阀前的闪发，提高了系统的制冷效率。
过滤器、电磁阀和膨胀阀三位一体，一起内置到“冷量型”冷风机的管箱里面。机组上的过滤器为一次过滤器，这里的过滤器为二次过滤器，需要就近电磁阀和膨胀阀安装，能够最大限度减少电磁阀和膨胀阀内进入杂质和水分。同时电磁阀就近膨胀阀安装，避免电磁阀产生“液锤”效应。
机组采用全数字化运行，三花为系统定制开发的控制器是集多年冷库应用经验的集大成者，控制器集成iot功能，能够通过无线的方式将系统数据上传到三花的witness“慧思”中央监控系统，实现远程监控，大大降低维护成本。同时采用压力变送器替代指针式压力表。冬季的冷凝风扇调节对冷凝温度的控制是至关重要的，采用压力变送器后，既控制了冷凝风扇的运行，还解决了数据化的传输问题，同时还解决了压力表显示精度不够的问题。三花压力变送器的精度在全球领先，加上其超高性价比，使得冷库行业全面数字化成为可能。
三花整体式冷库冷源系统主要面向中小型冷库需求。根据新国标，中小型冷库特指库容在20000m³以下或者理论排气量在5000m³/h的冷库系统。因为在中小型冷库行业大多为小微企业，面临缺人才、缺技术、缺数据的困境。而相反，大型冷库一般有专业的公司进行定制化设计、施工，相对质量有保障。
现在消费者购买一个产品，都有品牌化意识。同样是制冷行业的中央空调、冰箱冷柜，消费者都知道买哪些品牌，去专卖店便能看到产品实物。但是现在的冷库业主，想买个冷库的产品，并不知道应该买谁的？因为冷库没有品牌化，于是只能找工程商，以一个工程的形式来解决一个冷库的产品。而中小型冷库工程商在跟业主谈冷库的时候，基本都是一个无实物营销的状况，因为你无法搬一个冷库去谈。这时只能将它作为一个工程化的冷库，完全是靠当面的描述。这会导致后期冷库做完以后，可能业主的理想和所做出来的实际的产品有差距。这个时候，就会出现验收难，使用不满意等种种问题造成收款难、结款难的现状。
三花整体式冷库冷源系统所做的是要将中小型冷库从工程化变成产品化和品牌化。而《整体式冷库冷源技术手册》可以使得冷库工程商摆脱无实物营销的状态，更容易赢得冷库业主的信任。
